水源熱泵是一種以水為熱源進行制冷／制熱循環的一種熱泵型整體式水空氣空調裝置。
地表水源熱泵系統是指一種利用淺層地表水資源（海洋、河流、湖泊等）,既可供暖又可制冷的高效節能熱泵系統。地表水源分別在冬季作為熱泵供暖的熱源,在夏季作為制冷的冷源。根據熱泵機組與地表水連接方式的不同，可將地表水源熱泵分為兩類：即開式地表水源熱泵系統和閉式地表水源熱泵系統。
當建筑物的周圍有大量的地表水域可以利用時（如河流、湖泊），可通過水泵和輸配管路將水體的熱量傳遞給熱泵機組或?qū)岜脵C(jī)組的熱量釋放到地表蓄水體中，完成熱泵機組制冷或制熱的熱交換，同時實現熱泵機組在地表水源工況下高效穩定運行。
閉式地表水源熱泵系統：通過放置在湖中或河流中的換熱器與熱泵機組連接，熱泵系統通過放置于地表水中換熱器內的循環介質進行冷熱交換。地表水源不直接進入熱泵機組換熱器。
開式地表水源熱泵系統：直接從地表水源抽取水源，通過初濾塵沙、集水過濾后，輸送到熱泵機組換熱器中，進行熱量交換后，再通過排水管道又將其輸送回湖水表面，地表水源直接進入熱泵機組換熱器。

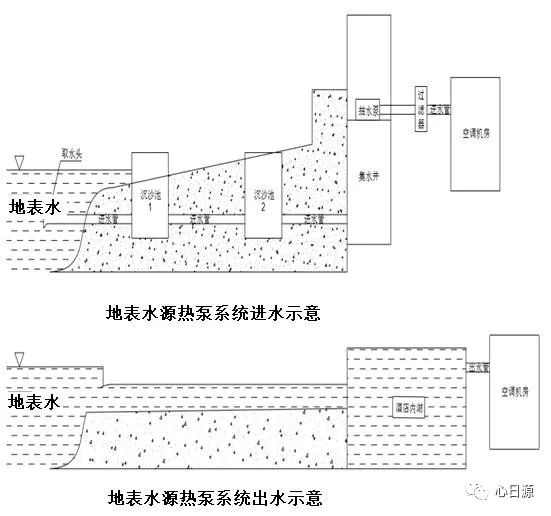

開式地表水源熱泵系統如下圖所示：
相較閉式系統，開式地表水源熱泵系統的優缺點：
優點： 由于減少了中置換熱器，增加了地表水與制冷劑之間的傳熱溫差，因此比閉式地表水源熱泵機組的換熱量增大，即在相同條件下，增加了機組的制冷量或制熱量。如果地表水源較深時，地表水源底部的溫度比較低，夏季可以利用地表水源底部的低溫水來預冷新風或空調房間的回風，充分節約能量。而來自熱泵機組的溫水排放到地表水源上部溫度較高的區域，這樣保證地表水源溫度分布不發生改變，對地表水源溫度影響小。
缺點：開式系統存在的最大缺點是熱泵機組的結垢和清沙成本。由于開式地表水源熱泵系統直接接觸地表水源進行換熱，即便對地表水源進行沉沙過濾處理，但機組換熱器積垢較閉式系統要嚴重一些，同時塵沙池需要在一定時間周期內進行清沙處理。
開式地表水源熱泵系統中，由于沒有地表水源換熱器，其系統設計相對簡單，最關鍵的是選取合適的水流量。在夏季制冷時，由于地表水的溫度總是低于空氣溫度，機組運行效率比較高。冷卻水側流量應根據放熱負荷的大小。在冬季制熱時，必須保證機組換熱器出口水溫在4℃以上（防止結冰），因此水側進出口溫差一般保持在3℃以內， 每千瓦熱負荷的最佳流量為0.2m3/h。在氣候寒冷地區，若冬季地表水溫度在7℃以下時，則不適宜用開式熱泵系統。
開式地表水源熱泵系統的取水量計算：
夏季：
夏季機組的排熱量（制冷量+輸入功率）都排入水源中
Q排熱量= Q制冷量 ×［（COP制冷+1）/ COP制冷］ Kw
L1=0.2387×Q排熱量/ΔT取水排水溫差 L/s
=0.8593×Q/ΔT m3/h
將Q總制冷=aKw、COP制冷取6、溫差取5℃代入上兩公式
L1=0.8593×（a×（6+1）/ 6）/5=XXm3/h
上述式中a為熱泵系統主機的最大制冷輸入量，L1為瞬時可能最大取水值，并不經常發生，當?shù)乇硭礈囟容^低時，溫差還可以加大，水量還可減少。
冬季：
冬季機組的吸熱量（制熱量-輸入功率）除機組輸入電功率外都從水源中吸收
熱泵系統的取水泵和夏季是同一組，但取熱量小于夏季排熱量，故實際溫差小于夏季。下公式中取溫差為4度
Q吸熱量= Q制熱量 ×［（COP制熱-1）/ COP制熱］ Kw
L2=0.2387×Q吸熱量/ΔT取水排水溫差 L/s
=0.8593×Q/ΔT m3/h
將Q制熱=bKw、COP制熱取4、溫差取4℃代入上兩式
L2=0.8593×（b×（4-1）/4）/4=XXm3/h
上述式中b為熱泵系統主機最大制冷輸出量，L2為瞬時可能最大取水值，并不常常發生，當?shù)乇硭礈囟容^高時，溫差還可以加大，水量還可減少。
聲明：文章部分內容參考《水源熱泵系統設計》。
編輯：心日源王工。
